Детекторы для хроматографов Хроматэк: ПИД, ДТП, ПФД, МС – какой выбрать?

Детекторы для хроматографов Хроматэк: ПИД, ДТП, ПФД, МС – какой выбрать

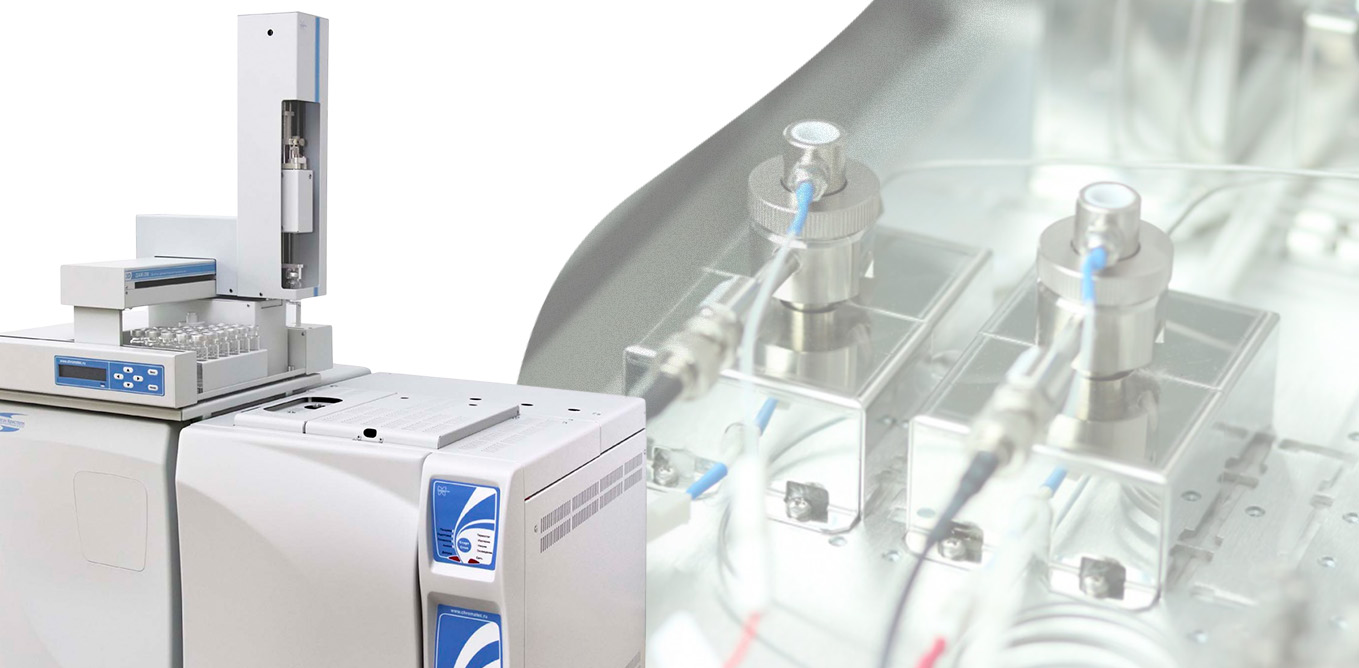

Роль детектора в хроматографическом анализе

Детектор в хроматографии – это ключевой элемент аналитической системы, который регистрирует присутствие и количество разделенных компонентов в подвижной фазе. От выбора детектора напрямую зависят чувствительность, селективность и точность хроматографического анализа.
В медицинских лабораториях, фармацевтических предприятиях и научно-исследовательских центрах правильный подбор детектирующей системы определяет качество диагностических результатов и соответствие требованиям контроля качества.

Современная хроматография предлагает широкий спектр детекторов, каждый из которых обладает специфическими характеристиками и областями применения. Понимание принципов работы различных типов детекторов позволяет специалистам лабораторной диагностики оптимизировать аналитические методики и повысить достоверность получаемых данных. Компания ПрофЛаб предлагает комплексные решения на базе оборудования ЗАО СКБ «Хроматэк», обеспечивающие максимальную гибкость конфигурации под любые аналитические задачи.

Детектор по теплопроводности (ДТП)

Универсальный недеструктивный детектор, который реагирует на все компоненты, отличающиеся по теплопроводности от газа-носителя. Принцип работы основан на измерении изменений сопротивления нагретой нити при изменении теплопроводности газовой смеси. Катарометр, используемый в конструкции газового хроматографа, измеряет изменения электрического сопротивления чувствительного элемента.

Ключевые характеристики ДТП:
• чувствительность 10⁻⁸ г/мл;
• линейный диапазон 10⁴ - 10⁵;
• стабильность показаний и простота эксплуатации;
• возможность повторного анализа элюата (неразрушающий метод).

ДТП применяется для анализа неорганических газов, постоянных компонентов воздуха, анализа чистоты растворителей в фармацевтическом производстве. В хроматографах Хроматэк Кристалл 5000/9000 доступны стандартные исполнения ДТП, а также модификации повышенной чувствительности и микро-ДТП для работы со следовыми количествами веществ.

Пламенно-ионизационный детектор (ПИД)

Высокочувствительный детектор для органических соединений, содержащих углерод. Аналиты сжигаются в водородном пламени с образованием ионов, которые регистрируются электрометрической системой. ПИД слабо реагирует на неорганические соединения, воду и инертные газы, что делает его идеальным инструментом для селективного анализа органики.

Ключевые характеристики ПИД:
• чувствительность до 10⁻¹² г углерода в секунду;
• линейный диапазон 10⁶ - 10⁷;
• широкий спектр применения в фармацевтике и медицине.

В медицинской практике ПИД используется для анализа летучих органических соединений в выдыхаемом воздухе, определения остаточных растворителей в лекарственных препаратах. В нефтегазовой отрасли детектор применяется для анализа углеводородных газов и нефтепродуктов. Хроматографы Хроматэк поддерживают одновременную установку до 4 детекторов, что позволяет комбинировать ПИД с другими типами детекторов в одной системе.

Пламенно-фотометрический детектор (ПФД)

Селективный детектор для соединений серы и фосфора, основанный на регистрации характерного излучения атомов в водородном пламени. Сера излучает при длине волны 394 нм, фосфор – при 526 нм. Высокая селективность по отношению к углеводородам (10⁴ - 10⁶) делает ПФД незаменимым инструментом для анализа специфических классов соединений.

Ключевые характеристики ПФД:
• чувствительность 10⁻¹¹ - 10⁻¹² г серы или фосфора в секунду;
• селективность по отношению к углеводородам 10⁴ - 10⁶;
• возможность пульсирующего режима работы (ППФД) для повышения чувствительности.

ПФД используется для анализа сероорганических соединений в биологических образцах, определения фосфорорганических инсектицидов, контроля серосодержащих лекарственных препаратов. В экологическом мониторинге детектор применяется для определения пестицидов и диоксинов в воде и почве. В хроматографах Хроматэк доступны как стандартные исполнения ПФД, так и пульсирующие модификации ППФД.

Масс-спектрометрические детекторы

Масс-спектрометрические системы обеспечивают идентификацию и количественное определение компонентов на основе отношения массы к заряду ионов. Они сочетают высокую чувствительность с возможностью структурной характеризации аналитов и незаменимы при анализе сложных биологических матриц, где требуется одновременное определение множества соединений с подтверждением их структуры.

Одноквадрупольный масс-спектрометрический детектор Хроматэк МСД

Одноквадрупольный хромато-масс-спектрометр Хроматэк – первый серийный российский МСД мирового уровня, разработанный на основе многолетнего опыта эксплуатации в лабораториях по всей стране и за рубежом. С 2019 года в конструкции используется усовершенствованный источник ионов ADVIS – высокочувствительный, устойчивый к загрязнениям и обеспечивающий стабильную работу даже при анализе сложных матриц.

Возможности одноквадрупольного МСД:
• диапазон масс от 1 до 1200 а.е.м.;
• источник ионов ADVIS с температурой до 350 °C;
• два катода с программным переключением для увеличения ресурса;
• квадруполь из высококачественного материала без износа;
• переходная линия ГХ-МС до 400 °C;
• отношение сигнал/шум ≥2500:1 по октафторнафталину; инструментальный предел обнаружения от 1,68 фг по октафторнафталину;
• гибкая комплектация вакуумной системы с турбомолекулярными насосами 85, 240, 300 л/с;
• возможность установки модуля прямого ввода пробы;
• опционально встроенный сенсорный дисплей для автономной работы.

Масс-спектрометр легко интегрируется с газовыми хроматографами серии Кристалл и управляется через единое программное обеспечение «Хроматэк Аналитик» с поддержкой русского языка. МСД незаменим в клинической диагностике для анализа лекарственных препаратов, метаболитов, биомаркеров заболеваний. В фармацевтике детектор используется для контроля остаточных растворителей по ГОСТ Р 57939, в пищевой промышленности – для выявления фальсификации молочной продукции по ГОСТ 33490-2015 путем определения профиля стеринов.

Тандемный масс-спектрометрический детектор Кристалл 9000

Хромато-масс-спектрометр Хроматэк Кристалл 9000 оснащен тандемным масс-спектрометрическим детектором с тройным квадруполем – первым и единственным в России анализатором подобного класса. Инертный источник ионов ADVIS из специального металла минимизирует адсорбцию и обеспечивает высочайшую устойчивость к загрязнениям.

Преимущества тандемного МСД:
• инструментальный предел обнаружения 2 фг;
• двойная фильтрация масс и двойная фрагментация;
• электронная (EI) и химическая (CI) ионизации;
• скорость сканирования до 20 000 а.е.м./с;
• автоматическая система самодиагностики и поиска утечек;
• интеграция с ПО «Хроматэк Аналитик» в единой оболочке.

Совместимость детекторов с хроматографами Хроматэк

Линейка хроматографов Хроматэк охватывает широкий спектр аналитических задач – от рутинного контроля до сложных научно-исследовательских работ. Каждая модель поддерживает определенный набор детекторов, что позволяет подобрать оптимальную конфигурацию под конкретные методики и бюджет лаборатории.

Флагманская платформа Кристалл 5000

Газовый хроматограф Хроматэк Кристалл 5000 – новое поколение аналитических систем, объединяющее передовые инженерные решения, модульную гибкость и эргономичный дизайн. Оборудование предназначено для решения самых сложных задач в нефтегазовой, химической, фармацевтической, пищевой и экологической отраслях.

Ключевые возможности платформы:
• поддержка до 4 детекторов одновременно (ДТП, ПИД, ТИД, ЭЗД, ПФД, ФИД, ДТХ, МСД, ПРД, ППФД, ХЛД);
• до 3 испарителей с режимами split/splitless, on-column и large volume injection;
• до 18 электронных каналов регулирования расхода и давления газа;
• расширенный температурный диапазон термостата колонок от -100 до +450 °C;
• высокая скорость охлаждения от 400 до 50 °C за 3,3 минуты (с вентиляцией);
• гибкая конфигурация кранов до 6 автоматических поворотных кранов (до 250 °C);
• частота опроса сигналов детекторов до 300 Гц для высокой точности регистрации пиков.

Модель доступна в двух исполнениях: Кристалл 5000.1 с сенсорным экраном и Кристалл 5000.2 – управляемый только с компьютера, что делает его более бюджетным вариантом без потери функциональности.

Бюджетное решение Кристалл 2000М

Газовый хроматограф Хроматэк Кристалл 2000М – усовершенствованная модель, сочетающая проверенные временем технические решения, доступную стоимость и высокую функциональность. Оборудование идеально подходит для рутинного анализа в контрольно-аналитических, экологических, нефтегазовых, пищевых и фармацевтических лабораториях, где важны экономичность, простота обслуживания и стабильность результатов.

Технические возможности:
• термостат колонок с рабочим объемом 14,3 л и температурой от +4 до +450 °C с дискретностью 0,1 °C;
• электронные регуляторы давления и расхода (до 6 каналов) с диапазоном 0 - 1250 мл/мин;
• гибкая конфигурация детекторов с поддержкой до 3 детекторов одновременно и до 2 испарителей;
• термостатируемые зоны для детекторов и испарителей до 450 °C;
• интерфейсы передачи данных USB и Ethernet для интеграции в лабораторные информационные системы.

Компактный Газохром 2000 для полевых условий

Газовый хроматограф компактный Хроматэк Газохром 2000 разработан для оперативного анализа газов и летучих соединений в условиях, где важны мобильность, надежность и простота эксплуатации. Оборудование успешно применяется в экологическом мониторинге, нефтегазовой отрасли, энергетике, транспорте, горнодобывающей промышленности, а также в клинической токсикологии.

Особенности компактной платформы:
• совместимость с программным обеспечением «Хроматэк Аналитик» и модулями серии Кристалл;
• поддержка до 2 детекторов одновременно;
• до 2 кранов и 3 клапанов автоматического переключения потоков;
• электронное управление газовыми потоками (до 4 регуляторов);
• четыре независимые термостатируемые зоны (до 200 °C);
• автоматический запуск, самодиагностика, режим сна, планирование последовательности анализов;
• возможность работы от сети или от постоянного тока 10 - 17 В;
• низкое энергопотребление всего 70 Вт в рабочем режиме.

Жидкостный хроматограф Кристалл ВЭЖХ 2014

Хроматограф жидкостный Хроматэк Кристалл ВЭЖХ 2014 – современная модульная система, разработанная компанией Хроматэк для решения широкого спектра задач в области аналитической и полупрепаративной хроматографии. Оборудование зарегистрировано в Госреестре средств измерений (номер 59672-2015) и соответствует требованиям российских и международных стандартов.

Доступные модули и детекторы:
• насосы изократический и градиентный с низким или высоким давлением смешивания;
• детекторы спектрофотометрический, рефрактометрический, кондуктометрический, диодно-матричный, флуориметрический;
• ввод пробы ручной кран-дозатор или автоматический дозатор (до 120 виал);
• термостат колонок от +4 до +120 °C, до 3 колонок длиной 300 мм;
• дополнительно вакуумный дегазатор, лоток для элюентов, кран-переключатель колонок, подавитель электропроводности.

Практический пример: анализ стеринов в молочной продукции

Для демонстрации возможностей различных детекторов рассмотрим методику ускоренного обнаружения стеринов в молочной продукции методом хромато-масс-спектрометрии в соответствии с ГОСТ 33490-2015. Стерины (стеролы) – это природные органические соединения, производные стероидов, подразделяющиеся на три группы: фитостерины (содержатся только в растительных жирах), микостерины (содержатся только в грибах) и зоостерины (содержатся только в животных жирах).

Самый распространенный зоостерин – холестерин, представляющий основную часть всех стеринов молочного и других животных жиров. Основную же часть всех фитостеринов составляют: брассикастерин, кампестерин, стигмастерин, β-ситостерин. В молочном и других животных жирах содержится только холестерин, а фитостерины отсутствуют, так же как в растительном жире содержатся лишь фитостерины, и холестерина там нет.

Пробоподготовка и оборудование

Для исследования молочной продукции на содержание растительных масел и жиров на растительной основе предпочтительным методом пробоподготовки является метод с предварительным выделением жира. Наилучшее извлечение основных компонентов из жировой фракции обеспечивает гексан, поэтому он был использован в качестве растворителя.

Оборудование и материалы:
• газовый хроматограф Хроматэк Кристалл 5000/9000;
• детектор МСД; колонка BP-5ms (15 м × 0,25 мм × 0,25 мкм).

Режим анализа

Параметры хроматографирования:
• газ-носитель гелий с постоянным потоком 1 мл/мин;
• температура колонки по программе: изотерма 115 °C (1 мин), нагрев 5 °C/мин до 260 °C (1 мин), нагрев 5 °C/мин до 290 °C;
• испаритель в режиме ввода пробы без деления 1:1 при температуре 250 °C;
• детектор МСД в режиме сканирования 50 - 450 а.е.м., температура источника ионов 200 °C, температура переходной линии 250 °C.

Экспериментальная часть: гидролиз и экстракция

Согласно ГОСТ 33490-2015, (1,0 ± 0,1) г жира вносят в коническую колбу вместимостью 150 см³, добавляют 0,3 г гидроокиси натрия, 30 см³ этилового спирта и проводят гидролиз: кипятят с обратным холодильником на электроплитке в течение 60 мин. Содержимое колбы после омыления охлаждают в вытяжном шкафу при комнатной температуре до 40 °C. В колбу добавляют 30 см³ дистиллированной воды.

Содержимое колбы помещают в делительную воронку вместимостью 250 см³, добавляют 15 см³ н-гексана и экстрагируют неомыляемые вещества, осторожно встряхивая в течение 1 мин. Для лучшего разделения слоев добавляют 2 - 4 см³ этилового спирта. После расслоения фаз верхний гексановый слой сливают в коническую колбу, а нижний слой дважды подвергают повторной экстракции с новыми порциями по 15 см³ н-гексана. Объединенный н-гексановый слой промывают в делительной воронке несколькими порциями по 20 см³ дистиллированной воды до нейтральной реакции промывных вод. Отмытую н-гексановую фракцию пропускают через бумажный фильтр с безводным сульфатом натрия, переносят в колбу для упаривания, концентрируют на роторном испарителе при температуре (40 ± 5) °C до получения раствора объемом 1,5 - 2,0 см³ и переносят в виалу.

Интерпретация результатов

При анализе напитка на основе молока обнаруживается β-ситостерин, что говорит о наличии в продукте растительных жиров, а остальные фитостерины лишь подтверждают факт фальсификации. При анализе сливочного масла фитостерины в образце отсутствуют, что свидетельствует о том, что данное масло не фальсифицировано.

Содержание стеринов в растительных маслах (в процентах от общей фракции стеринов):
• кокосовое масло: холестерин 0,6 - 2%, брассикастерин 0 - 0,9%, кампестерин 7 - 10%, стигмастерин 12 - 18%, β-ситостерин 50 - 70%;
• кукурузное масло: холестерин 0,2 - 0,6%, кампестерин 18 - 24%, стигмастерин 4 - 8%, β-ситостерин 55 - 67%;
• оливковое масло: холестерин 0 - 0,5%, кампестерин 0,6 - 2%, стигмастерин 2,3 - 3,6%, β-ситостерин 75,6 - 90%;
• пальмовое масло: холестерин 2,2 - 6,7%, кампестерин 18,7 - 29,1%, стигмастерин 8,9 - 13,9%, β-ситостерин 50,2 - 62,1%;
• подсолнечное масло: холестерин 0,2 - 1,3%, кампестерин 7 - 13%, стигмастерин 8 - 11%, β-ситостерин 56 - 63%.

Выбор капиллярной колонки

Капиллярную колонку необходимо подбирать с неполярной неподвижной фазой и верхней температурной границей рабочего диапазона не менее 320 °C. Использование газового хроматографа с масс-спектрометрическим детектором и колонкой BP-5ms (15 м × 0,25 мм × 0,25 мкм) позволяет проводить идентификацию основных компонентов жировой фазы за более короткий промежуток времени, чем с использованием колонки CR-5ms (30 м × 0,25 мм × 0,25 мкм). Времена удерживания компонентов исследуемых образцов при использовании 15-метровой колонки уменьшаются, как и время проведения анализов, что способствует большей оперативности выполнения исследований без ущерба для качества получаемых результатов и требований ГОСТ 33490-2015.

Будущее детектирования: новые технологии

Современная аналитическая химия переживает период интенсивных технологических преобразований, затрагивающих принципы детектирования в хроматографии. Развитие нанотехнологий, искусственного интеллекта и микроэлектроники открывает новые возможности для создания более чувствительных, селективных и универсальных детекторов.

Новые технологии детектирования

Наноматериалы революционизируют подходы к созданию хроматографических детекторов. Углеродные нанотрубки, графен и квантовые точки обеспечивают создание сенсоров с чувствительностью на уровне единичных молекул. Наноструктурированные электроды в электрохимических детекторах увеличивают активную поверхность в 1000 раз, достигая пределов обнаружения 10⁻¹⁶ моль/л.

Биодетекторы представляют принципиально новый класс селективных систем, использующих биологические элементы распознавания: ферменты, антитела, аптамеры. Интеграция биосенсоров с хроматографическим разделением обеспечивает специфичность анализа на уровне молекулярного взаимодействия. В медицинской диагностике биодетекторы найдут применение для анализа биомаркеров онкологических заболеваний и мониторинга терапевтических белков.

Плазмонные детекторы, основанные на поверхностном плазмонном резонансе золотых и серебряных наночастиц, обеспечивают безметочную детекцию биомолекул в реальном времени. Чувствительность таких систем достигает 10⁻¹² г/мл при возможности различения структурных изомеров.

Интеллектуальные системы и цифровизация

Интеллектуальные системы анализа интегрируют алгоритмы машинного обучения непосредственно в детекторы. Нейронные сети обрабатывают сигналы от множественных сенсорных элементов, выявляют скрытые корреляции и обеспечивают автоматическую идентификацию компонентов без предварительной калибровки.

Алгоритмы глубокого обучения анализируют хроматографические профили в реальном времени, автоматически корректируют базовую линию, идентифицируют пики и рассчитывают концентрации. Системы предиктивной аналитики прогнозируют поведение детекторов, предупреждая о необходимости профилактического обслуживания до возникновения сбоев.

Облачные платформы для мониторинга объединяют данные от множественных хроматографических систем в единую информационную среду, обеспечивая статистический контроль качества, выявление трендов и автоматическое формирование отчетов. Блокчейн-технологии гарантируют целостность аналитических данных и их неизменность.

Цифровые двойники хроматографических детекторов создают виртуальные модели реальных систем, позволяя проводить оптимизацию методик без физических экспериментов. Симуляция различных условий детектирования ускоряет разработку новых аналитических методов и сокращает время валидации.

Прогнозы на ближайшие 5 – 10 лет

Ожидаются следующие направления развития хроматографических систем: переход к портативным анализаторам с автономными детекторами; интеграция облачных технологий для обработки данных; появление гибридных систем, сочетающих несколько принципов детектирования в одном оборудовании; развитие квантовых детекторов со сверхчувствительной детекцией на уровне квантовых флуктуаций; интернет аналитических вещей (Internet of Analytical Things) для удаленного мониторинга и управления.
